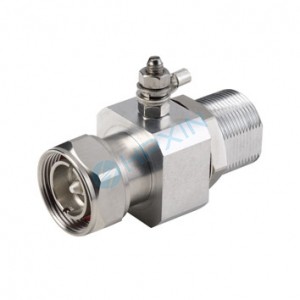

天饋防雷器 TA0030-D-FM
用于0～3.0GHz頻段
一、產品描述
本產品系列適用于保護移動通信頻段收發系統,使其免遭由系統天饋線引入的感應雷擊、電源異常及靜電放電等過電壓損壞。本產品為防水防塵結構，可用于室外安裝。
二、產品特點
1、通流量大
2、插入損耗低
3、壽命長
4、可適用室內外環境

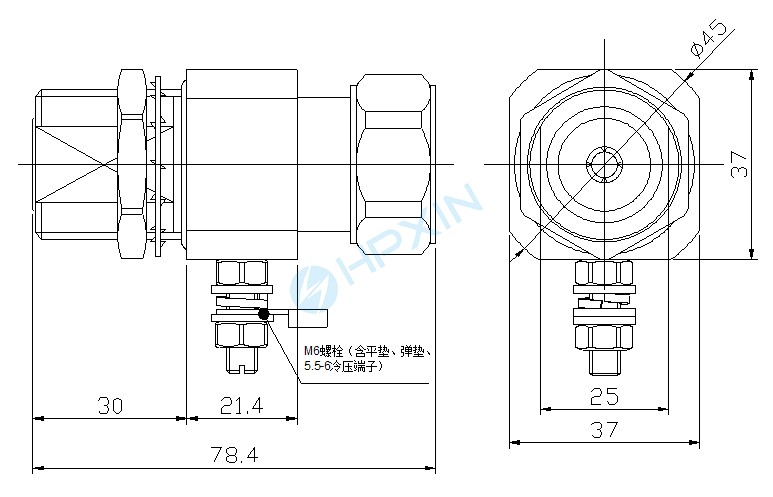

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | TA0030-D-FM |
工作頻率 | 0~3GHz |
標稱通流容量 | 10kA (8/20μS脈沖電流) |
最大通流容量 | 20kA(8/20μS脈沖電流) |
電壓駐波比 | ≤1.2 (0~2.0GHz≤1.10) |
插入損耗 | ≤0.25dB (0~2.0GHz≤0.15 dB) |
導通電壓 | 350V±20% |
持續功率輸入 | 300W 平均功率（GSM 信號） 100W 平均功率（CDMA 信號，峰值功率1000W） |
電壓保護水平 | 800V(1 kV/μs) |
防護等級 | IP67 |
端口特性阻抗 | 50Ω |
端口型號 | 7/16(F/M) |
最大重量 | 250g |
